Funktioner
•Kompatibel med 100GBASE-LR4
•Stödlinjepriser från 103.125 Gb/s till 111.81 Gb/s
•Integrerad LAN WDM TOSA / ROSA för upp till 10 km räckvidd över SMF
•CAUI(10x10G) elektriskt gränssnitt och 4-lane 25.78Gb/s optiskt gränssnitt
•Duplex LC optiskt uttag
•Stöd gränssnitt för digital diagnostikövervakning
•Ingen extern referensklocka
•RoHS-6 kompatibel och blyfri
•Kompatibel med QSFP28 MSA med LC-anslutning
•Enkel +3,3V strömförsörjning
•Maximal strömförbrukning 3,5 W
•Helmetallhölje för överlägsen EMI-prestanda
•Fodral driftstemperatur
Kommersiell: 0 ~ +70oC
Program
•Datacenter
•Lokalt nätverk (LAN)
•Ethernet-switchar och routerprogram

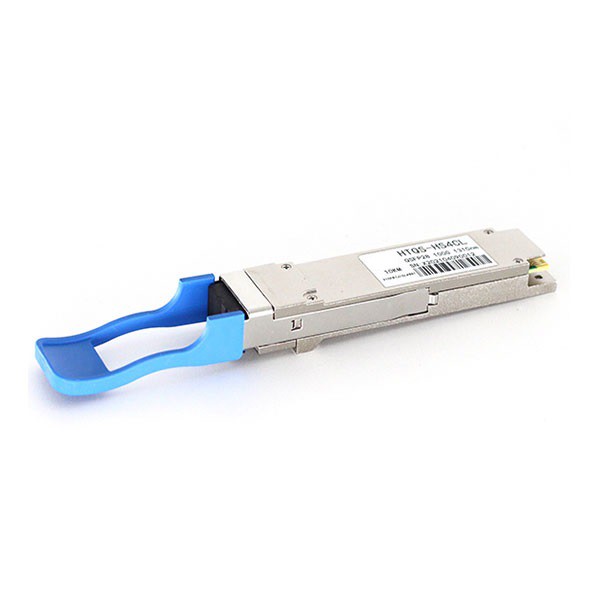

Information om beställning av artikelnummer
Artikelnummer | Datahastighet (Gb/s) | Våglängd (nm) | Överföringsavstånd(km) | Temperatur (oC) (Driftärende) |
HÖGKVARTER-HS4CL | 100 | 1296、1300 1305、1309 | 10km SMF | 0 ~ 70 kommersiella |
Optiska egenskaper
Parameter | Symbol | Min. | Typisk | Max | Enhet | Anteckningar |
Sändare | ||||||
Lane våglängd(intervall) | L0 | 1294.53 | 1295.56 | 1296.59 | Nm | |
L1 | 1299.02 | 1300.05 | 1301.09 | Nm | ||
L2 | 1303.54 | 1304.58 | 1305.63 | Nm | ||
L3 | 1308.09 | 1309.14 | 1310.09 | Nm | ||
Signalhastighet, varje körfält | 25.78125 | GBD | ||||
Dämpningsförhållande för sidoläge | SMSR | 30 | ||||
Total startkraft | 10.5 | Dbm | ||||
Genomsnittlig avfyrningseffekt, varje körfält | Pavg | -4.3 | 4.5 | Dbm | ||
Utplåningsförhållande | ER | 4 | Db | |||
Sändar- och dispersionsstraff, varje körfält | TDP | 2.2 | Db | |||
OMA minus TDP, varje körfält | OMA-TDP | -2.3 | Dbm | |||
Genomsnittlig avfyrningseffekt för OFF-sändare, varje körfält | -30 | Dbm | ||||
Sändarreflektans | -12 | Db | ||||
Sändarögonmask {X1, X2,X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | |||||
Mottagare | ||||||
Signalhastighet, varje körfält | 25.78125 | GBD | ||||
Mottagarens känslighet per körfält | Rsen | -10.6 | Dbm | 1 | ||
Ingångsmättnadseffekt (överbelastning) | Psat | 4.5 | Dbm | |||
LOS Assert | LOSA | -30 | Dbm | |||
LOS De-assert | LOSD | -12 | ||||
Mottagarens reflektans | Resurspost | -26 | ||||
LOS Hysteres | 0.5 | 4 | Db |
