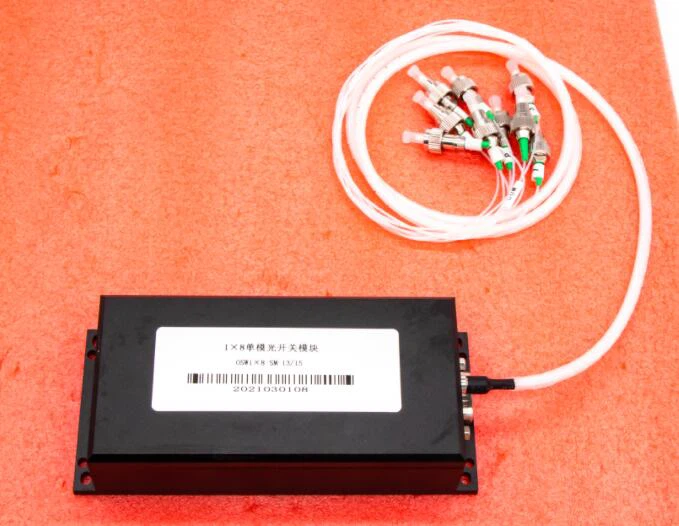

Optisk switch är en slags funktionell komponent, med förmågan att byta optisk väg. I optisk fiberöverföringssystem används den för flerkanalig fiberövervakning, val av flera ljuskällor/detektorer och skydd för optisk fiberväg etc. Dessutom används den också i optisk fibertestsystem för optisk fiber och dess komponenttest, utomhus kabeltest och multi-spot optiska sensorer övervakningssystem.
·Mer än 128 kanaler
·Låg förlust och hög tillförlitlighet
·Parallellt gränssnitt (TTL)
·Modulariseringsdesign
·Epoxifri på Optical Path
·Ring nätverk
·Fjärrövervakning i optiskt nätverk
·Testning av fiber, optisk komponent
Specifikation:
|
Parameters |
Enhet |
OSW1×N |
|||
|
Insättningsförlust |
Db |
1 < N Mindre än eller lika med 32 |
32 < N Mindre än eller lika med 64 |
64 < N Mindre än eller lika med 128 |
|
|
Typ: {{0}}.8 Max: 1.0 |
Typ: 0.8 Max: 1.2 |
Typ: 0.8 Max: 1.3 |
|||
|
Våglängdsområde |
Nm |
850±40 / 1300±40,1550 MM |
1260 ~ 1650 SM |
||
|
Testa våglängd |
Nm |
850 % 2f 1300% 2c1550 MM |
1310 / 1550 SM |
||
|
Avkastningsförlust |
Db |
MM Större än eller lika med 30 SM Större än eller lika med 50 |
|||
|
Överhörning |
Db |
Större än eller lika med 70 |
|||
|
PDL |
Db |
Mindre än eller lika med 0.05 |
|||
|
WDL |
Db |
Mindre än eller lika med 0.25 |
|||
|
TDL |
dB |
Mindre än eller lika med 0.25 |
|||
|
ER (PM-växel) |
dB |
Större än eller lika med 16 (PoIarization Maintaining switch) |
|||
|
Repeterbarhet |
Db |
Mindre än eller lika med ±0.05 |
|||
|
Varaktighet |
Cyklar |
Större än eller lika med 10 miljoner |
|||
|
Bytestid |
Fröken |
Mindre än eller lika med 10 (sekvensomkopplingstid för intilliggande kanal) |
|||
|
Optisk effekt |
Mw |
Mindre än eller lika med 500 |
|||
|
Driftstemperatur |
grad |
-5 ~ +70 |
|||
|
Förvaringstemperatur |
grad |
-40 ~ +85 |
|||
|
Relativ luftfuktighet |
% |
5 ~ 95 |
|||
|
Dimensionera |
mm |
135×40×32 (N Mindre än eller lika med 12) |
135×60×32(N Mindre än eller lika med 18) |
135×60×38 (N Mindre än eller lika med 32) |
|
|
150×80×67 (N Mindre än eller lika med 64) |
165×100×100 (N Mindre än eller lika med 98) |
185×130×130 (N Mindre än eller lika med 128) |
|||
