Intermodal spridning

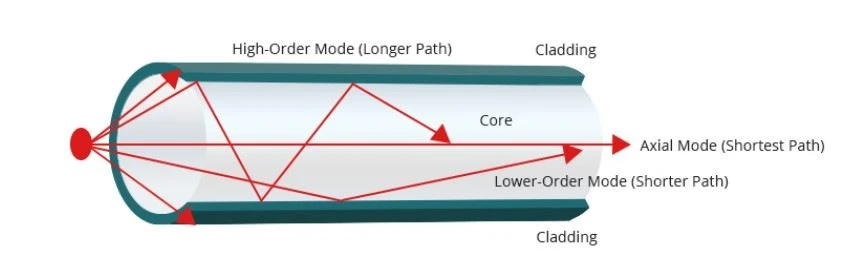

Intermodal spridning är en signalförvrängningsmekanism som förekommer i multimodefibrer och andra vågledare. I en multimodefiber definieras ljusstrålarna som kommer in i fibern i olika infallsvinklar alla med en bana eller ett läge. Eftersom överföringsvägen för varje läge är olika, är dess överföringshastighet (dvs grupphastighet) också annorlunda, så signalöverföringen mellan lägena har en tidsskillnad för att nå fiberterminalen. Generellt sett kommer vissa ljusstrålar passera direkt genom kärnan (axialläge), medan andra ljusstrålar kommer att reflekteras fram och tillbaka mellan beklädnaden / kärngränsen och propagera framåt längs zigzag-vågledaren, vilket är stegbrytningen som visas i figuren nedan. Hastigheten för multimodefiber visas. Faktum är att när ljuset bryts upp sker intermodal dispersion/modal dispersion omedelbart.
Bland dem är inter-mode-dispersionen positivt korrelerad med överföringsvägen, det vill säga inter-mode-dispersionen som orsakas av högordningens läge (ljuset går in i en större vinkel är längre) än lågordningensläge (ljuset går in i den kortare vinkeln på kortare avstånd)
Multimode fiber kan rymma upp till 17 ljusutbredning lägen samtidigt, och dess inter-mode spridning är mycket högre än single-mode fiber. Detta beror på att single-mode fiber har en enda spridning läge, det vill säga ljuset propagerar längs kärnan (axial läge) utan att reflekteras till beklädnad gränsen, så ingen inter-mode spridning sker.
Om du använder bedömd index-multimodefiber är dock situationen en annan. Även om ljuset också fortplantar sig i olika lägen, på grund av det ojämna brytningsindexet för kärnan, är ljusets väg inte längre en rak linje utan en kurva, och ljusets förökningshastighet ändras också. Därför kan inter-mode kraftigt minskas genom att välja en lämplig brytningsindex distribution Dispersion.
Kromatisk spridning
Med kromatisk dispersion avses ljuspulsens breddningsfenomen som orsakas av olika gruppstyrder av olika våglängdskomponenter i den optiska fibern, inklusive materialspridning och vågledsspridning.
Materialspridning orsakas av beroendet av brytningsindex på kärnmaterialets våglängd, medan vågledarspridning är beroendet av modalförökningskonstanten på fiberparametrar (kärnradie, kärna och beklädnads brytningsindexskillnad) och signalvåglängd. Orsakat av sex. Vid vissa frekvenser kan materialspridning och vågledare spridning avbryta varandra, vilket resulterar i en våglängd nära noll kromatisk spridning.
