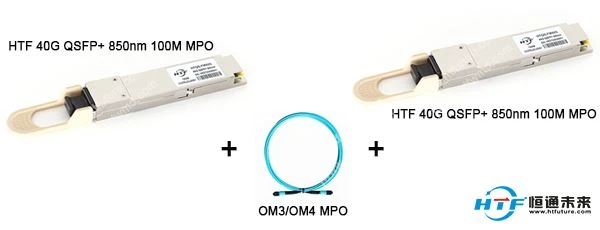

1. QSFP-40G-SR4 optisk modul
40G SR4 QSFP plus optisk modul: centrumvåglängden är 850nm, MPO/MTP-gränssnitt, multi-mode, stöder DDM, driftstemperaturen är 0 grader till 70 grader, optisk sändningseffekt är { {6}}.6 till plus 0.5dBm, vanligtvis används i datacenter.
Matchningsschemat för patchkabel:
(1) Med OM2 är det maximala överföringsavståndet 30M.
(2) Med OM3 är det maximala överföringsavståndet 100M.
(3) Med OM4 är det maximala överföringsavståndet 150M.
2. QSFP-40G-eSR4 optisk modul
40G eSR4 QSFP plus optisk modul: centrumvåglängden är 850nm, MPO/MTP-gränssnitt, multi-mode, stöder DDM, driftstemperaturen är 0 grader -70 grader, sändningsoptisk strömmen är -7,6 till plus 0,5dBm, som vanligtvis används i 40G Ethernet och Metro Optical Transport Network.
Matchningsschemat för patchkabel:
(4) Med OM2 är det maximala överföringsavståndet 82M.
(5) Med OM3 är det maximala överföringsavståndet 300M.
(6) Med OM4 är det maximala överföringsavståndet 400M.
3. QSFP-40G-PSM4 optisk modul
40G PSM4 QSFP plus optisk modul: centrumvåglängden är 1310nm, MPO/MTP-gränssnitt, enkelläge, stöd för DDM.
40G PSM4 QSFP plus optiska moduler används i allmänhet i 40G Ethernet, Fibre Channel och PCIe sammankopplingslösningar med single-mode patchkabel OS2, och överföringsavståndet kan nå upp till 2KM.
4. QSFP-40G-LR4 optisk modul
40G LR4 QSFP plus optisk modul: mittvåglängden är 1271nm, 1291nm, 1311nm, 1331nm, duplex LC-gränssnitt, singelläge, stöder DDM, driftstemperaturen är 0 grader till 70 grader och optisk överföringseffekt är {{ 8}} till plus 2,3dBm. Vanligtvis används med single-mode patchkabel OS2 för datacentersammankoppling och optiska överföringsnätverk för metro, överföringsavståndet kan nå upp till 10 km.
5. 40G eSM4 QSFP plus optisk modul:centrumvåglängden är 1310nm, MPO-gränssnitt, enkelläge, stöd för DDM, arbetstemperatur 0-70 grader Celsius. Vanligtvis används med single-mode patchkabel OS2 mellan datacentret och internetutbytespunkten, dess överföringsavstånd kan nå upp till 10 km.

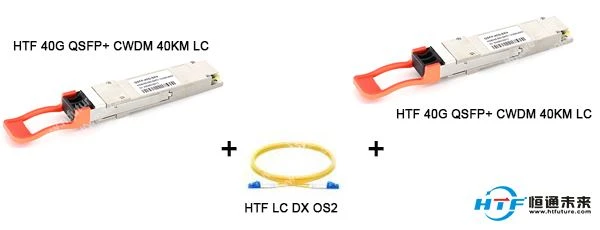

6. QSFP-40G-ER4 optisk modul
40G ER4 QSFP plusoptisk modul: mittvåglängderna är 1271nm, 1291nm, 1311nm, 1331nm, duplex LC-gränssnitt, enkelläge, stöd för DDM, arbetstemperaturen är 0 grader -70 grader, optisk sändningseffekt är -2. 7 till plus 4,5 dBm. I allmänhet används den i datacenter och tunnelbaneoptiska överföringsnätverk med single-mode patchkabel OS2, och överföringsavståndet kan nå upp till 40 km.
7. QSFP-40G-SR-BD optisk modul
40G BIDI QSFP plus optisk modul: mittvåglängden är 850nm, 900nm, duplex LC-gränssnitt, multiläge, stöder DDM, driftstemperaturen är 10 grader -70 grader och den optiska sändningseffekten är -4 till plus 5dBm . Den optiska modulen använder faktiskt två 20G enkelfiber dubbelriktad teknik för sändning och mottagning, och två LC-gränssnitt multi-mode fibrer krävs.
Matchningsschemat för patchkabel:
(7) Med OM3 är det maximala överföringsavståndet 100M.
(8) Med OM4 är det maximala överföringsavståndet 150M.
Slutligen förenklar uppkomsten av 40G optiska moduler nätverksarkitekturen och minskar antalet tillbehör. Som tillverkare av optiska moduler kan HTF tillhandahålla alla ovanstående produkter, och produkterna är kompatibla med märkesväxlar som Huawei, Cisco, H3C och Ruijie.
I applikationer för tunnelbanenätverk är dess schemaläggning och integration vida överlägsen fyra 10G-system, som kan spara datorrumsyta, minska utrustningsstackning och förbättra bandbreddshantering och schemaläggningsmöjligheter för ennodsutrustning, vilket effektivt minskar kostnaderna. Ännu viktigare är att det är mer ekonomiskt än andra storstadsnätslösningar.
Om du vill veta mer eller behöver anpassad optisk modul, välkommen att kontakta HTF-teamet. HTF-teamet är redo och hjälper dig gärna inom 24 timmar.
