Hur man skiljer MTP och MPO optisk fiber bygel

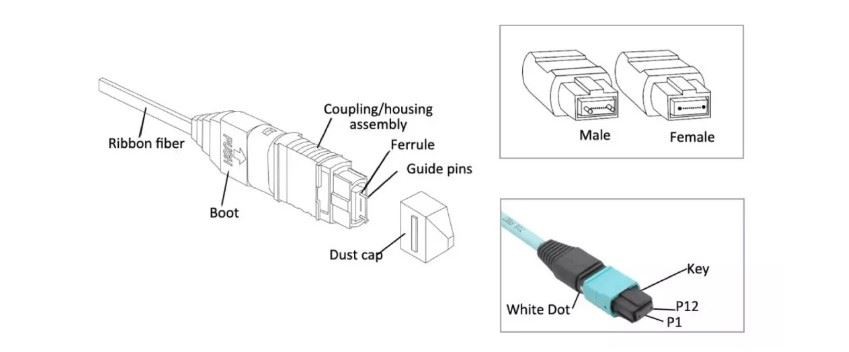

Vad är MPO fiberoptisk kontakt?

MPO är förkortningen av multifiber push on på engelska. Det är den första generationen av multi-core fiberkontakt designad av NTT företag i Japan.

MPO optisk fiberkabel är sammansatt av multi-core optisk kabel och motsvarande 4 / 8 / 12 / 24 / 48 kärna högdensitet MPO. Denna produkt kan ge manliga eller kvinnliga MPO modeller, och kan välja olika specifikationer av 4 ~ 48 kärna enkel-mode och multi-mode optiska kablar. För närvarande används 12 core MPO-kontakt i stor utsträckning. Den kompakta designen av MPO-kontakt gör antalet MPO-bygelkärnor små. MPO bygel används ofta i miljön av högdensitetsintegrerad optisk fiberledning i processen för ledningar, FTTx, 40 / 100gsfp, SFP + och andra transceiver moduler eller utrustning interna och externa applikationer anslutning, MPO vanligen används 8-12-24 kärna.

Vad är MTP fiberoptisk kontakt?

MTP är förkortningen av multi fiber termination push on på engelska. Det är MPO fiber connector varumärke som produceras och registreras av oss conec företag i USA. Dess flerkärnskontaktdelar och plug-in är speciellt kallade MTP-kontakter. Jämfört med den allmänna MPO-kontakten har MTP optisk fiberkontakt förbättrats i både optiska och mekaniska egenskaper. Det är en högpresterande MPO-kontakt med flera innovativa konstruktioner.

Varför beskrivs MTP-kontakt som en högpresterande MPO-kontakt?

Genom den speciella utformningen av MTP-kontakt, dess prestanda och tillgänglighet förbättras jämfört med MPO-kontakt. Denna design inslag i MTP är unik och patenterad. Huvuddragen är följande:

1. Den yttre ramen av MTP optisk fiberkontakt kan lätt tas bort.

Utformningen av MT-skäret kan säkerställa att inga prestandan går förlorad vid omarbetningar och omslipning i produktionen. Yin- och Yang-egenskaperna kan ändras flexibelt även i fält efter montering, och störningsdetektering kan utföras efter kontaktens montering.

2. Den flytande insatsen av MTP optisk fiberkontakt kan förbättra överföringsprestandan under mekanisk dockning. Två kontakter kan tillåtas att hålla god fysisk kontakt med varandra under påverkan av yttre kraft.

3. Den elliptiska styrstiftet (PIN) av MTP optisk fiberkontakt är tillverkad av rostfritt stål. Den elliptiska styrstiftet kan förbättra dockningsnoggrannheten och minska slitaget på styrhålet, så att MTP-kontakten för optisk fiber kan upprätthålla högprestandaöverföring mer ständigt.

4. MTP fiberkontakten har en metallstiftsklämma för att hålla i push-ringen.

5. Fjädern design av MTP optisk fiber kontakt maximerar bandet gap mellan 12 kärna och multi-core band applikationer för att förhindra fiberskador.

6. MTP optisk fiberkontakt har minst fyra sorters standard matchande delar, som kan anpassa sig till olika typer av optiska kablar, vilket är mer praktiskt, inklusive cirkulär optisk kabel med lös hylsa struktur, band optisk kabel med elliptiska yttre omslag och nakna band fiber.

Var är MTP-kopplingar optimerade

1. Stiftstiftet på MTP-kontakt är ellipsoid i rostfritt stål, vilket kan förbättra inriktningens noggrannhet och minska slitaget på styrhålet. I den traditionella MPO-kontakten, även om stiftstiftet är chamfered, är bordsskivan på stiftet fortfarande skarp. Upprepad införing och extraktion kommer att göra slutet ansiktet nära styrhålet spricka eller skada, och sedan påverka stabiliteten i kontakten insättningsförlust.

2. Fjädern design av MTP fiberkontakt maximerar bandet gap av multi-core band fiber ansökan, så att förhindra fiberskador. Dessutom finns det ett spår på fästklämman på styrstiftet på MTP-kontakten, som kan fixera fjädern i spåret och centrera fjäderkraften.

3. MTP-kontakt är utformad med styrstiftsfäste kläm för att förhindra att styrstiftet förlorar.

4. Den yttre ramen av MTP-kontakten kan tas bort. Fördelarna med denna metod är: bekväm omarbetning och slipning av MT plugg i produktionen för att säkerställa ingen rabatt på prestanda; bekväm polaritet av MTP-kontakt, som kan flexibelt ändras efter produktion och montering; störningsinspektion av pluggmontering.

5. MTP-kontakten låter MT-kärnan flyta i den yttre ramen, vilket förbättrar de mekaniska egenskaperna. På så sätt, när två MT sätts in, kommer en viss yttre kraft inte att ändra den fysiska kontakten för de två ändyterna, och den optiska prestandan försämras inte så långt som möjligt.

Hur skiljer man MTP och MPO optisk fiber bygel?

Även MTP fiber byglar kan direkt sammankopplade med MPO fiber-optic jumper baserade kablage system, MTP och MPO fiber byglar skiljer sig i kontakttyp, spärrklämma, flytande ferrule, guide stift, flyttbara bostäder och prestanda.

Kopplingstyp

MPO-kontakt är en kontakt med minst 8 optiska fibrer, som är utformad för att ge flera fibrer i en kontakt. Den överensstämmer med IEC 61754-7 standard och tia-604-5 standard, som är mycket lämplig för hög bandbredd och högdensitetskablagesystemanslutning.

MTP-kontakt kan vara helt kompatibel med allmän MPO-kontakt, och kan kopplas direkt samman med kablagesystemet baserat på MPO fiberbygel.

Spärrklämma

Kontakten av MTP optisk fiber bygel är oftast utrustad med metall stiftklämma, som bättre kan fästa stiftet, så att minimera oavsiktlig fraktur under användning. Dock är MPO fiber bygelkontakt utrustad med plast stift klämma, vilket kan orsaka stift brott under användning.

Flytande ferrule

Kontakten av MTP fiber bygel har flytande ferrule, som kan användas för att förbättra mekanisk prestanda. Den flytande ringen kan flyta internt för att upprätthålla en stabil anslutning under belastning. Dock har MPO fiber jumper kontakter inte flytande ferrule.

Guide stift

MTP och MPO fiber bygel kontakter använder olika styrstift. MTP optisk fiber bygel kontakter är tätt fast rostfritt stål runda styrstift för att minska skräp på styrhålet och ferrule änd ansikte. MPO optisk fiber bygelkontakt antar cylindriskt styrstift, som kan producera skräp under användning.

Flyttbara bostäder

Den MTP optisk fiber bygel kontakten har en löstagbar fall, som gör det möjligt för användare att åter bearbeta och polera MT tätningspackning, och kan enkelt genomföra prestanda test och ändra dess polaritet efter montering och även på plats. MTP Pro optisk fiber bygel kan snabbt och effektivt konfigurera kablar och ändra polaritet i fältet, och även kan säkerställa produktens prestanda.

Prestanda

MPO optisk fiber bygelkontakt har erkänts som den internationella standarden för optisk fiber ledningar, som är lämplig för 40g / 100g datacenter ledningar struktur. Användningen av MPO-fiberbygelkontakt kan dock orsaka vissa problem, till exempel returförlust, paketförlust och så vidare. MTP optisk fiber bygel kontakt är ett slags högpresterande MPO-kontakt, som syftar till att säkerställa polariteten i optisk fiber bygel och bidra till att minska insättningsförlust och returförlust vid överföring av data i högdensitetskablage system.
