Generellt kan MPO-kablarna och kontakterna användas på tre olika sätt MPO/MTP-adaptrar, MTP/MPO-LC-kassett, MTP-LC Breakout Patch Panel, Transceivers med MTP/MPO-gränssnitt, MPO/MTP breakout-kablar är ett undantag för dessa metoder.
1. MPO/MTP-adaptrar
Varje enskilt MPO-element (trunk, adapter, patchcord) klassificeras efter typ (A, B eller C) och bidrar till att bibehålla den erforderliga polariteten så att rätt sändare kommunicerar med rätt mottagare.

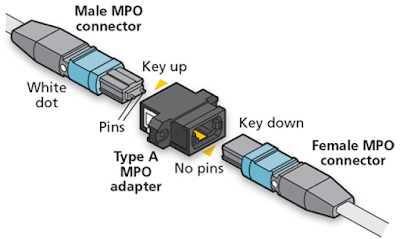

Men när man hänvisar till end-to-end-systemet, hänvisar standarder till "anslutningsmetoden", som också kan vara A, B eller C. Detta bör inte förväxlas med typen av varje enskilt element. En A-, B- eller C-anslutningsmetod motsvarar endast typen av MPO-trunkkabel.Till exempel kommer en metod A-anslutning för parallella signaler från ände till ände att använda 1 typ A-trunk, 2 typ A-anslutningsadaptrar, 1 typ A-patch-kabel i ena änden och 1 typ B-patch-kabel i den andra änden. Här visas en "key-up-to-key-down"-kopplingsuppställning för MPO-kontakter. Denna metod används för att bibehålla fiberpolaritet.
2. MTP/MPO-LC-kassett: Plug-and-Play för snabb installation

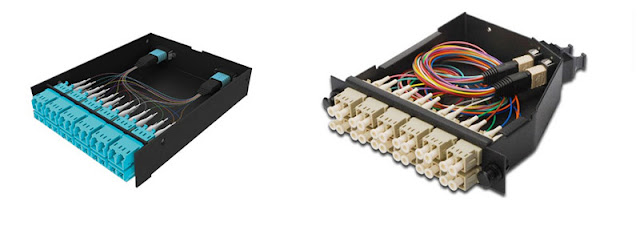

MTP/MPO fiberkassettmoduler är försedda med 12 eller 24 fibrer och har LC-, SC- eller E2000-adaptrar på framsidan och MTP/MPO-kontakt på baksidan. Detta gör det möjligt för användare att ta fibrerna från en trunkkabel och distribuera dem till en duplex LC-kabel. Det är en sluten enhet som rymmer 8, 12 eller 24 fiberfabriksavslutade fläktar inuti. MTP/MPO-kassett möjliggör snabb distribution av datacenterinfrastruktur med hög densitet och stöder förbättrad felsökning och omkonfigurering under MAC.
3. MTP-LC Breakout Patch Panel: Bana vägen för 40/100G-migrering

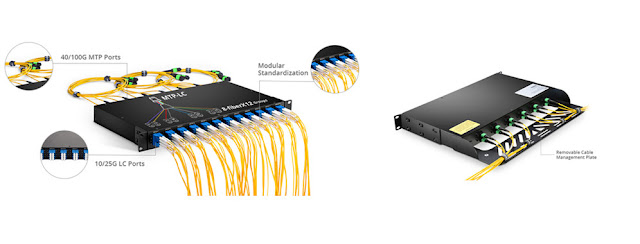

Datatrafiken fortsätter att accelerera och äldre 10/25G-system är knappast tillräckligt för det, vilket gör migrering till högre hastighet 40/100G absolut nödvändig. 96-Fiber MTP-LC breakout patchpanel kan hjälpa till att göra övergången: använd MTP-kablar för att ansluta dina 40/100 Gb-switchar till de bakre portarna på panelen, lägg sedan till duplex LC-kablar för att ansluta dina 10 Gb-enheter till breakoutpanelens främre portar. Denna MTP-LC breakout patchpanel är designad med en avtagbar kabelhanteringsplatta på baksidan, den förenklar effektivt trunkkabelorganisationen, underlättar installationen och minskar kabeltrassel.
4. Transceivrar med MTP/MPO-gränssnitt

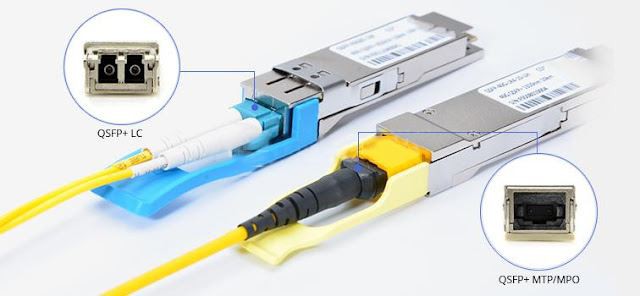

Nuförtiden finns olika 40G-sändtagare tillgängliga på marknaden, men huvudsakligen finns det två gränssnitt som används av 40G QSFP plus transceivrar - MTP/MPO och LC. Generellt används 40G QSFP plus-sändtagare med LC-gränssnitt för långdistansöverföring över singelmodsfiber (SMF), och QSFP plus-sändtagare med MTP/MPO-gränssnitt används för kortdistansöverföring över multimodfiber (MMF). Men för vissa 40G-sändtagare med MTP/MPO-gränssnitt, såsom 40GBASE-PLRL4 och 40GBASE-PLR4, kan de stödja långdistansöverföring över SMF.
Anslutningsregler
Jag kan föreslå några av tumreglerna när du överväger att ansluta MPO/MTP-kablarna och de områdena nedan.
· När du skapar en MPO-anslutning, använd alltid en hankontakt och en honkontakt plus en MPO-adapter.
· Koppla aldrig en hane till en hane eller en hona till en hona.
Med en hona-till-honanslutning kommer fiberkärnorna i de två kontakterna inte att vara på exakt samma höjd eftersom styrstiften saknas.
Det kommer att leda till prestationsförluster.En man-till-man-anslutning har ännu mer katastrofala resultat.
Där träffar styrstiften mot styrstift så att ingen kontakt skapas. Detta kan också skada kontakterna.
· Ta aldrig isär en MPO-kontakt - Stiften är svåra att lossa från en MPO-kontakt och fibrerna kan gå sönder i processen.
