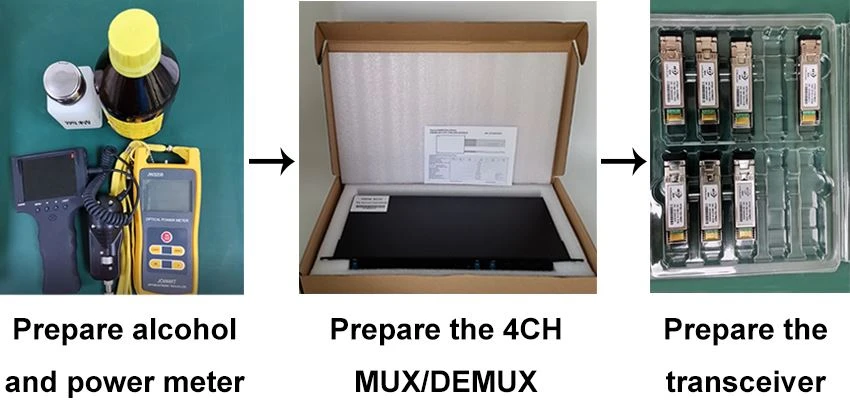

Använd Absolut alkohol för att rengöra den fiberoptiska patchkabeln innan du ansluter den.
Använd sedan Fiber End-face Visual Inspector för att kontrollera.
Måste se till att det är rent innan du ansluter,
Undvik att smutsa MUX DEMUX och optisk sändtagare. Förbered den optiska kraftmätaren för att kontrollera om den är ansluten och om den har ljus.

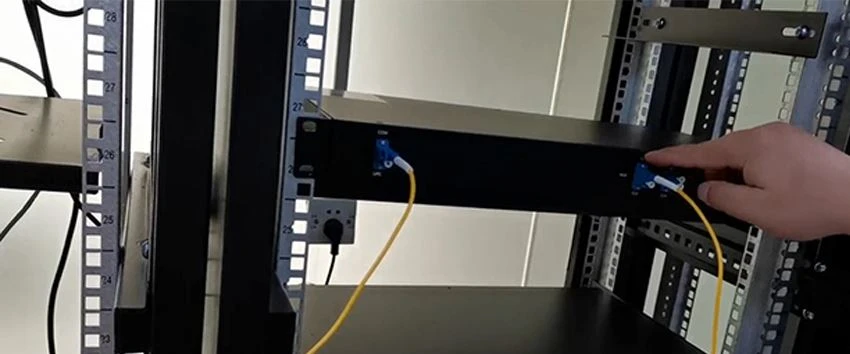

Använd patchkabel för att ansluta MUX och optisk sändtagare (switch / utrustning)
Vi använder denna HT6000 DWDM-systemutrustning som omkopplare för att göra installationstestningen.

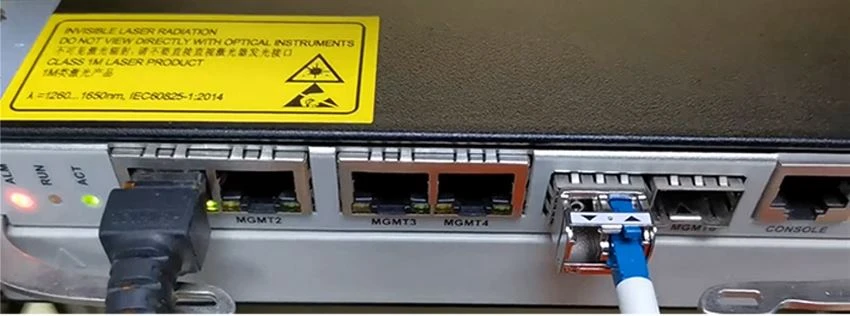

C21 SFP-anslutning för att växla, använd patchkabelanslutning C21 SFP Tx-anslutning till MUX C21
C21 SFP Rx-anslutning till MUX C22
Du kan testa com-porten. Om denna COM kan ta emot ljuset, visa att MUX är ok, SFP-sändtagare är också ok.
Kan testa DEMUX C21-porten, se till att ljuset är< -8="" ~="" -22,="" så="" det="" här="" är="">
C22 SFP-anslutning för att växla, använd patchkabel för att ansluta C22 SFP Rx-anslutning till DEMUX C21 C22 SFP Tx-anslutning till DEMUX C22
Du kan testa Mux C22-porten,
Se till att ljuset är< -8="" ~="" -22,="" så="" det="" är="" ok.="" mux="" är="" ok,="" sfp-sändtagare="" är="" också="">
C21 SFP Rx-anslutning till Mux C22
Hur installerar jag C23 C24-modulen?
C23 SFP-anslutning för att växla, använd patchkabel för att ansluta C21 SFP Tx-anslutning till MUX C23, C23 SFP Rx-anslutning till Mux C24.
C24 SFP-anslutning för att växla, använd patchkabel för att ansluta C24 SFP Tx-anslutning till DEMUX C24, C24 SFP Rx-anslutning till DEMUX C23.
