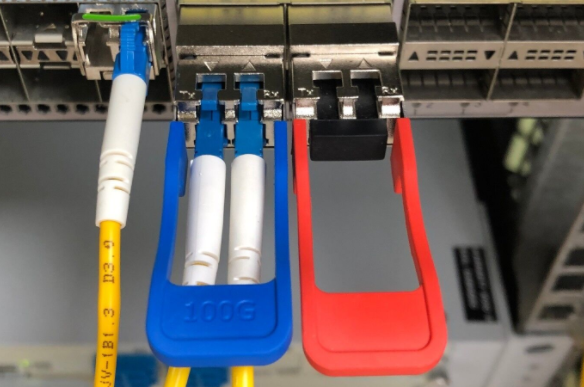

Vid sändningsänden, precis som lasten måste placeras i containern för att underlätta transporten av gods,40G/100Gsignal på klientsidan måste också installeras i OTU3/OTU4 signal "container". OTU3/OTU4 är egentligen signalbehållare av olika storlekar. OTU3 kan hålla 40 G-signaler och OTU4 kan hålla 100 G-signaler. Laserljuset som emitteras av lasern delas upp i två vertikala riktningar av X och Y av polarisationsstråldelaren.
För de 100G koherenta optiska transmissionssystemen omvandlas OTU4-signalen till 4 signaler, och lasersignalerna i de två polarisationsriktningarna moduleras av PM-QPSK. Det modulerade polariserade ljuset kombineras till en laserstråle genom polarisationskombineraren och sänds till den optiska fiberlinjen och skickas till fjärrkontrollen. På liknande sätt, för ett 40G koherent optiskt överföringssystem, omvandlas OTU3-signalen till två signaler, och lasersignalerna i de två polarisationsriktningarna moduleras av PM-BPSK. PM-QPSK (Polarization-multiplexed Quadrature Phase Shift Keying) och PM-BPSK (Polarization Multiplexed Binary Phase Shift Keying) omvandlar båda informationssignaler till ett lämpligt sätt för linjeöverföring av signaler. Jag kommer inte att diskutera det på djupet här. Läsare som är intresserade av att förstå kan hänvisa till relaterade tekniska böcker inom digital moduleringsteknik.
Vid den mottagande änden delas det mottagna signalljuset i X- och Y-polarisationsriktningarna av polarisationsstråldelaren. Lokaloscillatorlasern separerar också det polariserade ljuset i X- och Y-riktningarna för att vara koherent med det mottagna signalljuset. Den koherenta signalen kommer in i DSP-modulen (Digital Signal Processing, Digital Signal Processing) efter fotoelektrisk omvandling och analog till digital bearbetning av ADC-modulen (Analog to Digital Converter). DSP-modulen kompenserar digitalt signalförvrängningar såsom kromatisk dispersion och polarisationslägesdispersion på den optiska vägen och återställer den ursprungliga signalen senare.
Att anta den sammanhängande mottagningstekniken40G/100G koherent optiskt transmissionssystem behöver inte vara utrustat med en fast dispersionskompensationsmodul (DCM) och en tunable dispersion compensation module (TDCM), vilket minskar konfigurationen av fiberförstärkare i systemet och inte kräver fiberlänkslängd och dispersion. mätning minskar inte bara kostnaden för systemkonfigurationen och arbetskraftsinvesteringen, utan förbättrar också prestandan hos det optiska fibernätet.
40G/100G koherenta signaler kan blandas och sändas med traditionella 10G/40G våglängdssignaler, vilket ger en smidig uppgradering av traditionella nätverk utrustade med DCM till40G/100Gsammanhängande nätverk.
