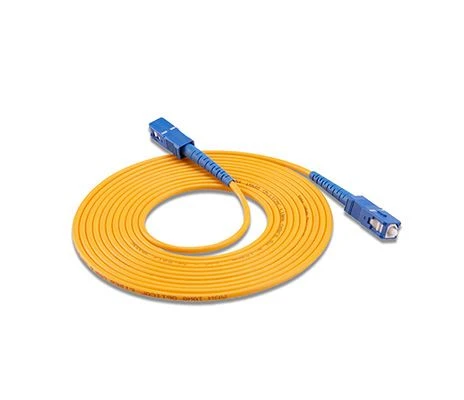

1 m (3 fot) SC UPC till SC UPC Simplex OS2 enkelläge PVC (LSZH) 2,0 mm fiberoptisk patchkabel

SC-SC patchkabel för optisk fiber används som avslutningsbygel från utrustning till kabelförbindning med optisk fiber. Med ett tjockt skyddande skikt används SC-SC optisk fiberbygel i allmänhet för anslutningen mellan optisk sändtagare och kopplingsbox. SC-SC optisk fiberbygel är huvudsakligen uppdelad i två kategorier:

Single mode fiber: i allmänhet är SC-SC single-mode optisk fiberbygel gul och kontakten och skyddshylsan är blå; överföringsavståndet är långt.

Multimode fiber: i allmänhet indikeras SC-SC multimode fiber bygel med orange, vissa representeras av grått, och kontaktdonet och skyddshylsan är i beige eller svart; överföringsavståndet är relativt kort.

Huvudspecifikationer och parametrar för SC-SC optisk fiberbygel:

1. Slipande ändyta: PC, UPC, APC

2. Kontaktdon: LC (liten huvudtyp), SC (stor huvudtyp), FC (skruvport), ST (korttypsport)

3. Konfiguration: SC-SC, SC-LC, SC-ST, SC-FC, etc.

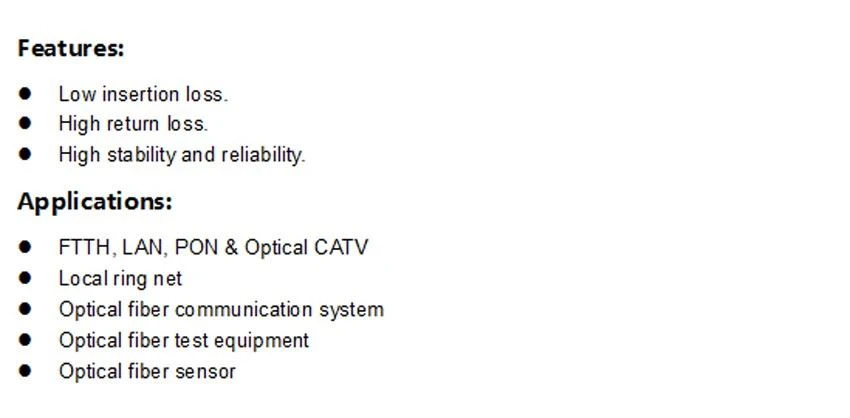

Features

Specifications

Fiber PigtailPrestanda specifikationer

Parametrar	Enda	Dubbel	Enhet
Standard hylslängd	5.5+0.5/-0.0	6.0+0.5/-0.0	mm
Hylsdiameter	1.000 ± 0.005 eller 1.800 ± 0.005		mm
Kiltolerans	+/-0.2		grader
Fibertyp	Corning SMF-28e
Fiberlängd	Frivillig		m
Core repa / gräva	0/0
Beläggning	AR-beläggning, R ＜ 0,1%@λc ＜ 0,1%@λc ± 40 nm eller kund krävs

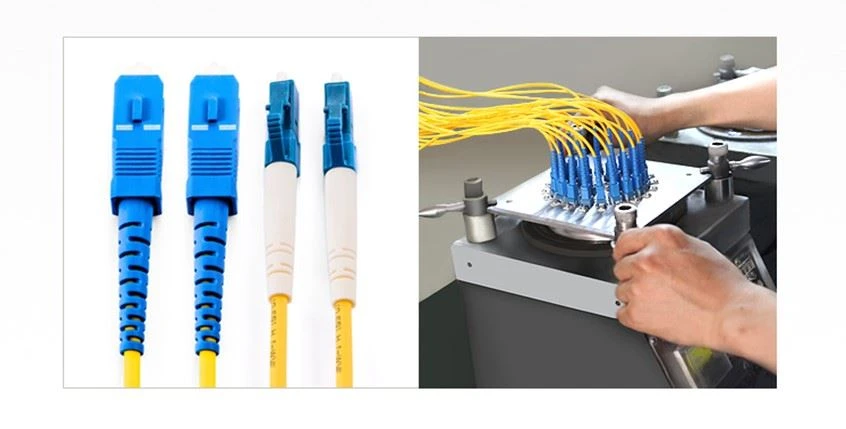

Funktioner hos SC-SC optisk fiberbygel:

Det kan bearbeta alla typer av standardfiberkontakter: FC-fiberhuvud, SC-fiberhuvud, ST-fiberhuvud, LC-fiberhuvud, Mu-fiberhuvud, MTRJ-fiberhuvud, E200-fiberhuvud, SMA-fiberhuvud, DIN-fiberhuvud, MPO-fiberhuvud, FDDI fiberhuvud, MTP fiberhuvud, etc.

Malningshastigheten kan justeras när som helst (15 ~ 200 rpm)

Hög precision mekanisk samordning, oberoende rotation och rotation sammansatt rörelse, slipning

Kvalitetens enhetlighet och konsistens

Produktens vattentäta prestanda stärks och den strukturella konstruktionen säkerställer utrustningens säkerhet

Spela automatiskt in malningstider och malningstid

Vatten som slipning, humaniserad liten brovatteninställning ger en bra förutsättning!

Det är bekvämt att trycksätta, lossa och byta fixtur och slipplatta

Stabil bearbetningskvalitet och låg reparationshastighet

Hög produktionseffektivitet (produktionslinjen består av flera uppsättningar parallellt)

Materialbesparing, låg slipkostnad

Försiktighetsåtgärder för användning av SC-SC optisk fiberbygel:

Den mottagande och sändande våglängden för optiska moduler i båda ändarna av SC-SC-optisk fiberbygel måste vara konsekvent, det vill säga båda ändarna av optisk fiber måste vara optiska moduler med samma våglängd. Det enkla sättet att urskilja dem är att ha samma färg på optiska moduler. I allmänhet använder kortvågsmodulen multilägesfiber (orange fiber) och långvågsmodulen använder enfunktionsfiber (gul fiber) för noggrannhet för dataöverföring.

Böj inte och vik in ringen för mycket under användning, vilket ökar ljusdämpningen i överföringsprocessen.

Efter användning måste den optiska fiberkontakten skyddas med skyddshylsa. Damm och oljeföroreningar kommer att skada kopplingen av optisk fiber.

Flera olika typer av fibertröjor:

1. FC-FC fiberbygel: FC (Ferrule-kontakt, vilket betyder metallkontakt) optisk fiberkontakt är vanligtvis cirkulär metallhylsa, och dess fästläge är gängad typ, som huvudsakligen används på distributionsram. Den första typen av FC-kontakt, den bakre änden av keramisk stift, var plankontakt. Kontaktdonet är enkelt i strukturen, lätt att använda och enkelt att göra. Fiberänden är emellertid känslig för damm och det är lätt att producera Fresnel-reflektion, vilket gör det svårt att förbättra prestanda för ekoförlust. Senare förbättrades kontakten. Kontaktdonet var vanligtvis runt och gängat med en sfärisk stift i änden. Den externa strukturen förändrades inte, vilket gjorde att insättningsförlusten och ekoförlusten förbättrades kraftigt.

2. ST-ST-fiberbygel: ST (rak trippelfiberanslutning) är också cirkulär. Strukturens storlek på stift och kopplingshylsa är identisk med FC-typ. Skillnaden är att slipning av PC-typ eller APC-typ används för stiftets ändyta. Dessutom är fästmetoden skruvspänne. Denna typ av kontakt är lämplig för olika optiska fibernätverk, enkel att använda och har bra utbytbarhet.

3. LC-LC optisk fiberbygel: LC-optisk fiberkontakt är en ny typ av kontakt som utvecklats av det berömda klockföretaget för att möta kundernas krav på miniatyrisering och högdensitetsanslutning. Den är gjord av spärrmekanism för modulär jack (RJ) som är enkel att använda. LC-optisk fiberkontakt minskar utrymmet som behövs för panelen, wallboard och distributionsbox i hela nätverket, vilket gör att den upptar hälften av utrymmet för traditionella ST- och SC-kontakter. För närvarande, i aspekten av SFF-läge (liten förpackning), har LC-kontakten faktiskt upptagit den dominerande positionen, och tillämpningen av multimode växer också snabbt.

4. SC-SC-optisk fiberbygel: skalet på SC-optisk fiberkontakt är fyrkantigt och den strukturella storleken på stiftet och kopplingshylsan som används är exakt samma som den av FC-typ, där stiftets ändyta mestadels är Slipmetod för PC-typ eller APC-typ; fästmetoden är instickslås utan rotation. Figur 5 visar en SC-SC-fiberbygel med SC-kontakter i båda ändar.

Produkttyp	ST-ST	ST-SC	SC-SC	LC-ST	LC-SC	Övrig
Införingsförlust (DB)	≤0.20
Maximal insättningsförlust (DB)	≤0.30
Repeterbarhet (DB)	≤0.10
Utbytbarhet (DB)	≤0.20
Returförlust (DB)	≥45	≥50	≥60	≥45	≥50	≥60	≥45	≥50
Fibertyp	Corning SMF-28TM, 9 / 125um
Arbetstemperatur (OC)	-40～+80
Lagringstemperatur (OC)	-40～+85
Antal rattar	GG gt; 1000

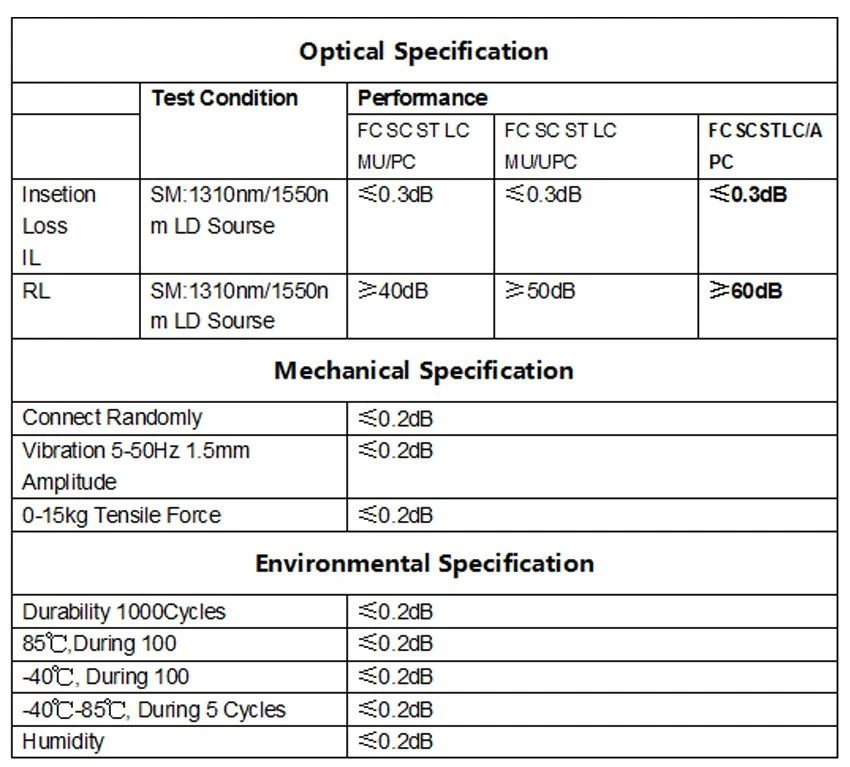

Teknisk parameter

Projekt			Testvillkor	Singelläge	Multimod
Optiska egenskaper	Införingsförlust	UPC	SM: 1310nm / 1550nm MM: 850nm / 1300nm	≤0,2dB	≤0,3dB
	Införingsförlust	APC	1310 nm / 1550 nm	≤0,3dB
	Returförlust	UPC	SM: 1310nm / 1550nm MM: 850nm / 1300nm	≥55 dB	≥35 dB
	Returförlust	APC	1310 nm / 1550 nm	≥65 dB
Mekaniska egenskaper (ytterligare förlust)	Krockprovning		1,8 höjd, 8 gånger	GG lt; 0,1 dB	GG lt; 0,1 dB
	Vibrationstest		10-60Hz, 1 mm full amplitud	GG lt; 0,1 dB	GG lt; 0,1 dB
	Anslut livet		Mer än 1000 gånger	GG lt; 0,1 dB	GG lt; 0,1 dB
	Brottgräns		GG gt; 100N	GG lt; 0,1 dB	GG lt; 0,1 dB
Miljöegenskaper (ytterligare förlust)	Cykeltest för hög och låg temperatur		- 25 ℃ ～ + 70 ℃, 2 cykler	GG lt; 0,2 dB	GG lt; 0,2 dB
	Test av hög temperatur	GG lt; 0,2 dB	+80 ℃ i 2 timmar	GG lt; 0,2 dB	GG lt; 0,2 dB
	Test av låg temperatur	GG lt; 0,2 dB	-40 ℃ i 2 timmar	GG lt; 0,2 dB	GG lt; 0,2 dB
	Fuktigt värmetest	GG lt; 0,2 dB	+40 ℃, 90-95% RH, 2 timmar	GG lt; 0,2 dB	GG lt; 0,2 dB

De flesta byglarna används för överföring av samma potentialspänning, och det finns också referensspänningar för skyddskretsen. För 1653 med exakta spänningskrav kommer spänningsfallet som orsakas av en liten metallbygel också att ha stor inverkan på produktens prestanda.
