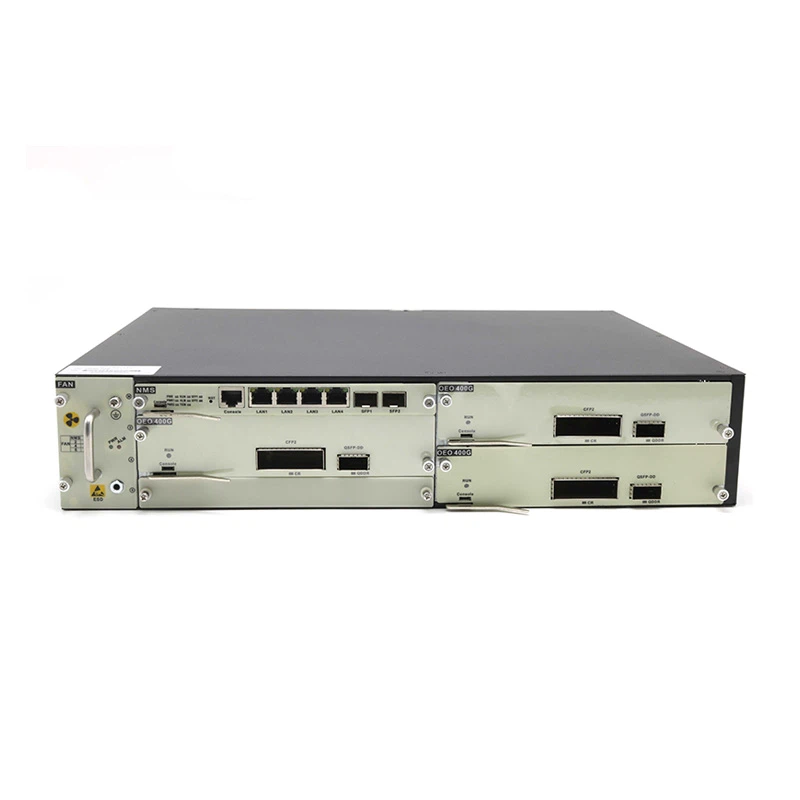

400G OEO-sändaren stöder 1xQSDP-DD-klientgränssnitt och 1xCFP2-linje-sidogränssnitt för att stödja en-kanals 400Gbps stora-dataöverföringar. Branschens mest avancerade sammanhängande teknik och FEC forward error correction coding technology möjliggör överföring med hög-kapacitet, långa-avstånd och hög{12}}prestanda. Stor spridningstolerans: 20000ps.nm, Stöd för kanalvåglängdsjustering, Stöd för realtidsövervakning av OSNR och bitfelsfrekvens. Koherent DWDM-optik kan avsevärt öka kapaciteten och räckvidden för ett optiskt nätverk. 400G OEO-modellerna passar för HT6000-serien CH04, CH08, CH20 chassin.
|
SystemParmeter |
TekniskIindikator |
|
|
Modell |
HT6000-OEO400G |
|
|
Center Våglängd |
DWDM 1529.5~1565.50nm |
|
|
Datahastighet |
400 Gbps |
|
|
400G gränssnitt |
Kundsidan |
QSFP-DD 400G-modul |
|
Linje sida |
CFP2 400Gbps koherent modul |
|
|
FEC (förstärkning, fördröjning, BER-tröskel) |
200G-QPSK, 20% SDFEC, 2x100G |
Rx OSNR-tolerans: 13,8dB |
|
200G-16QAM-PS, 20% SDFEC, 2x100G |
Rx OSNR-tolerans: 15,8dB |
|
|
400G-16QAM-PS, 20 % SDFEC, 4x100G |
Rx OSNR-tolerans: 21dB |
|
|
NMS |
TELNET, SNMP, WEB |
|
|
Storlek |
191 (B) x 253 (D) x 42 (H) mm |
|
|
Miljö |
Driftstemperatur |
-10 grader ~ 60 grader |
|
Förvaringstemperatur |
-40 grader ~ 80 grader |
|
|
Relativ luftfuktighet |
5 % ~ 95 % Icke-kondenserande |
|
|
Energiförbrukning |
Mindre än eller lika med 50W |
|
HTFHT6000SeriesChassis stöder flera tjänsterstyrelsesammanblandning:
|
HTFHT6000DWDMSerieProdukt |
|||
|
HT6000 Chassi tillval (Stöd för dubbelt AC+ dubbelt DC-skydd) |
1U 19-tums CH04 |
1 nätverkshanteringsplats |
3 platser för universella tjänster |
|
2U 19-tums CH08 |
1 nätverkshanteringsplats |
7 platser för universella tjänster |
|
|
5U 19-tums CH20 |
1 nätverkshanteringsplats |
19 platser för samhällsomfattande tjänster |
|
|
NMS styrelse |
HTF Network Control Management Board |
||
|
HTF Muxponder Board |
400G koherent TMUX: 4*QSFP28 till 1*CFP2 |
||
|
400G Muxponder: 4*QSFP28 till 1*QSFP-DD |
|||
|
200G koherent TMUX: 2*QSFP28 till 1*CFP2 |
|||
|
40G&100G TMUX: 4*SFP28↔QSFP28 eller 4*SFP+↔SFP28 |
|||
|
10G TMUX: 8*1,25G↔10G eller 8*100M↔1,25G |
|||
|
HTF-transponderkort Optiskt reläförstärkningssystem |
400G Koherent OEO/Transponder: 1*QSFP-DD till 1*CFP2 |
||
|
100G Koherent OEO: 1*QSFP28 till 1*CFP |
|||
|
40G&100G OEO: 3*QSFP28 till 3*QSFP28 eller 3*QSFP+ till 3*QSFP+ |
|||
|
25G OTU: 4*SFP28↔4*SFP28 |
|||
|
10G OEO: 4*SFP+↔4*SFP+ |
|||
|
HTF Skyddsnämnd |
10G OCP (Optical Channel Protection): 2*SFP+↔2*SFP+ |
||
|
OLP: Optiskt linjeskydd (1+1, 1:1, dubbel- eller enkelfiber OLP-alternativ) |
|||
|
Systemkort för optisk förstärkning |
EDFA Board: erbium-dopad fiberförstärkning (BA LA PA) |
||
|
RFA: Raman fiber amply board |
|||
|
SOA: 100G optiskt förstärkningssystem |
|||
|
Dispersionsersättningsnämnden |
DCM: Dispersion Compensation Module |
||
|
HTF MUX DEMUX Board |
MDU: 1~16 våglängder Multiplexing/Demultiplexing |
||
|
AWG: 40/48 Waves Multiplexing/Demultiplexing Card |
|||
|
OADM: Optical Add Drop Multiplexing Card |
|||
|
Optisk kabelövervakningssystem |
OTDR, OSW, FWDM, OPD, OPC etc |
||
|
HTF Customized Board |
VOA, OSC, PLC/FBT Optical Splitter, WSS etc |
||
Utbyggnad av fiberoptisk nätverkskapacitet måste vara snabb för att effektivt möta växande bandbreddsbehov. HTF:s DWDM/OTN-produkter ökar nätverkskapaciteten per våglängd, förbättrar spektral effektivitet och minskar kostnaden per bit i DCI-, metro- och-långdistansapplikationer. Användningen av pluggbara moduler ökar enkelt kapaciteten, minskar strömförbrukningen avsevärt, förenklar underhåll och support och möjliggör verklig betalning-eftersom-du-växer arkitektur.
HTF-integrerade DWDM-lösningar inkluderar mux/demux, förstärkare, OLP/OTDR/WSS/optisk switch etc. Plug-and-play-optiken sänker underhållskostnaderna och maximerar värdet av befintlig infrastruktur och anslutning.
Om du har ett optiskt nätverksprojekt som behöver uppgradera överföringskapacitet, välkommen att kontakta HTF-teamet för att skräddarsy den lämpliga lösningen för dig.
