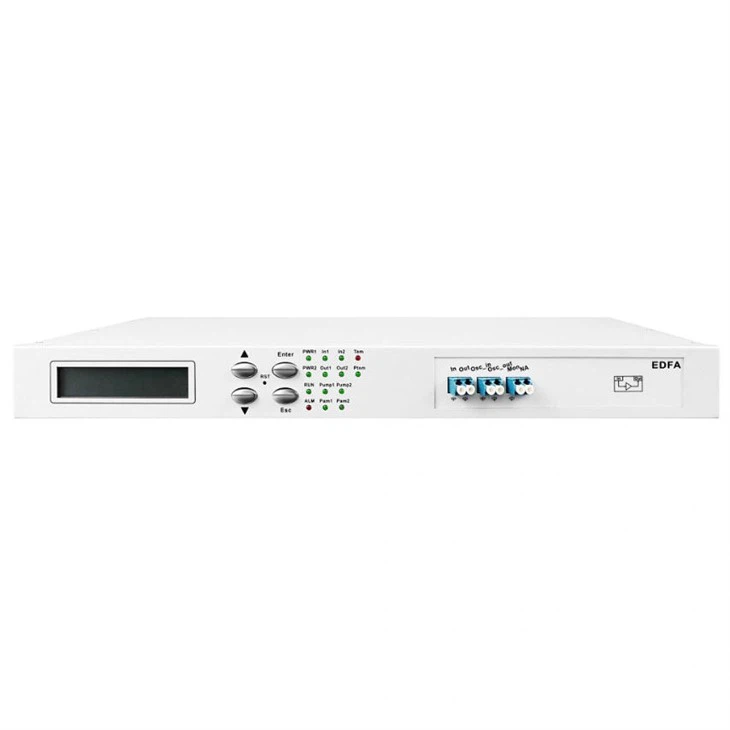

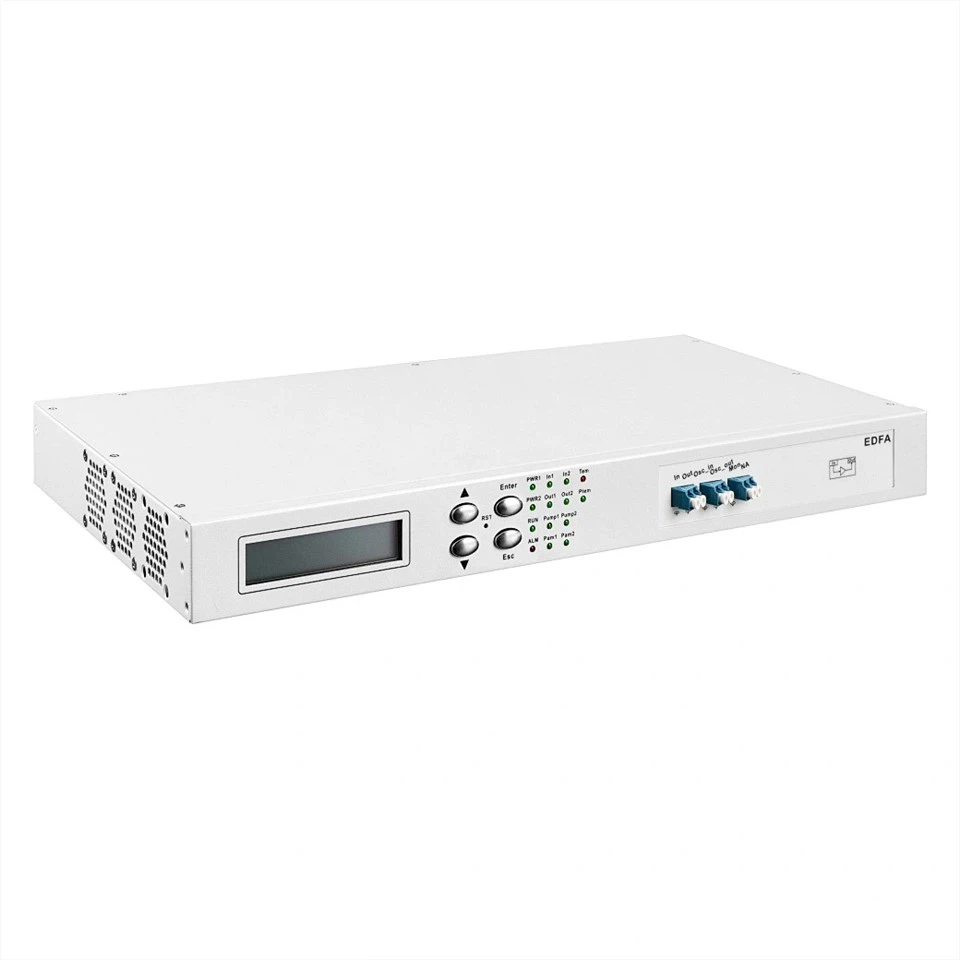

1U EDFA optisk förstärkare

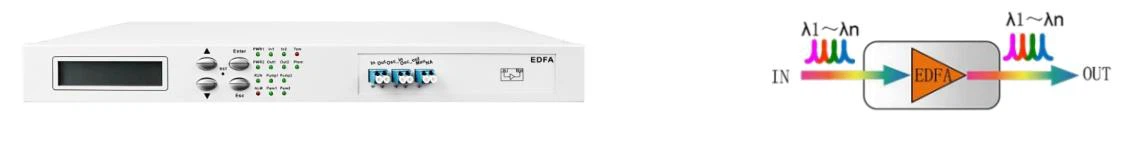

Huvudfunktionen hos EDFA (Erbium Doped Fiber Amplifier) optisk förstärkarutrustning är att kompensera kraften hos signalljus i transmissionslänken. Den kan samtidigt förstärka optiska signaler på upp till 48 kanaler (kanalavstånd är 100GHz) eller 96 kanaler (kanalavstånd är 50GHz) i C-bandet. Den har egenskaperna flat gain, justerbar gain och lågt brusindex. Det är en oumbärlig och viktig del av DWDM-systemet och framtida-höghastighetssystem och alla-optiska nätverk långdistansöverföringar-.
|
Parameter |
Min. |
Typical |
Max. |
Enhet |
|
|
Driftsvåglängd |
1528 |
1565 |
nm |
||
|
Uteffekt |
22 |
dBm |
|||
|
Få |
8 |
33 |
dB |
||
|
Ingångseffekt |
BA |
-10 |
|
Max.output -vinst |
dBm |
|
PA/LA |
(Max.ingång-29) |
Max.output -vinst |
|||
|
Bullerfigur |
5.0 |
dB |
|||
|
Få platthet |
1.0 |
dB |
|||
|
Ingångströskel |
-34 |
Kan justeras |
dBm |
||
|
Polarisationsberoendeförlust |
0.3 |
dB |
|||
|
Vinst i polarisationsberoende |
0.4 |
dB |
|||
|
Dispersion av polarisationsläge |
0.5 |
ps |
|||
|
Pumpströmläckage |
-29 |
dBm |
|||
|
Avkastningsförlust |
45 |
dB |
|||
|
Miljö |
Driftstemperatur |
-10 grader ~ 60 grader |
grad |
||
|
Förvaringstemperatur |
-40 grader ~ 80 grader |
grad |
|||
|
Relativ luftfuktighet |
5 % ~ 95 % Icke-kondenserande |
||||
|
Energiförbrukning |
Mindre än eller lika med 15 |
W |
|||
|
Produktstorlek |
442(W)* 250(D)* 44(H) |
mm |
|||
|
Förpackningsstorlek |
53*35*14, (5 kg) |
cm |
|||

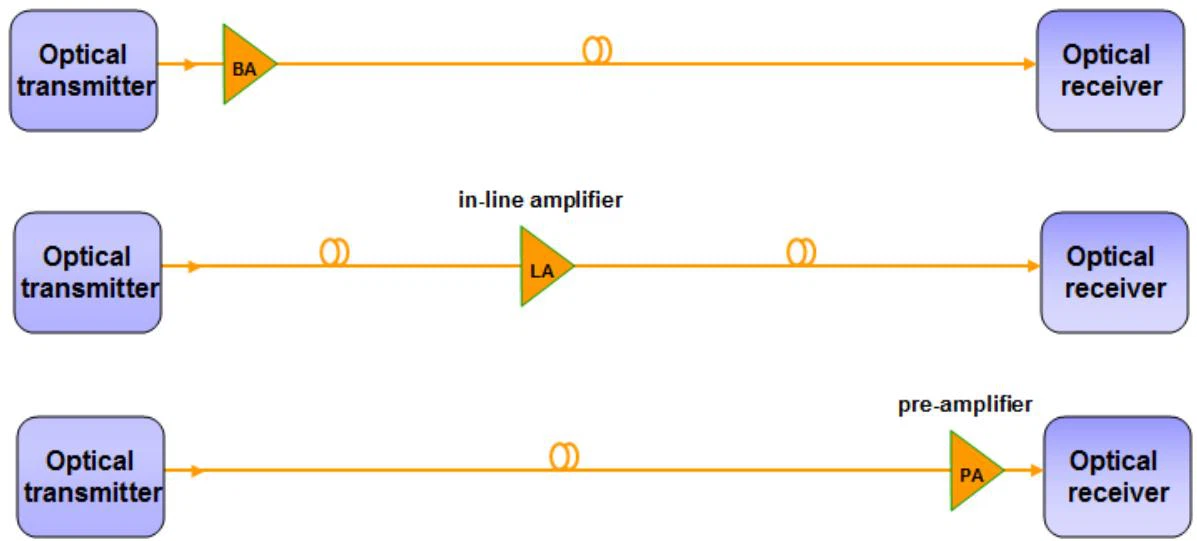

EDFA-förstärkare kan delas in i: effektförstärkare, linjeförstärkare och förförstärkare enligt applikationsposition;
BA effektförstärkare: Den har egenskaperna för hög ineffekt, hög förstärkning och hög uteffekt. Det används huvudsakligen vid sändningsänden av DWDM-systemet för att öka den optiska kraften hos DWDM-systemet till fiber;
LA linjeförstärkare: Den har egenskaperna för låg ineffekt, hög förstärkning och hög uteffekt. Det används huvudsakligen mellan två nätverksnoder i DWDM-systemet för att öka överföringseffekten för DWDM-systemet;
PA-för-förstärkare: Den har egenskaperna låg ineffekt, hög förstärkning och låg uteffekt. Det används huvudsakligen i slutet av DWDM-systemet för att öka den mottagande optiska kraften hos DWDM-systemet;
- Standard 19 tum 1U höjd;
- Stöder optisk förstärkning av DWDM-system i C-bandet;
- Stöder valfri ingångsförstärkning med OSC-signal;
- Stöder effektförstärkning, linjeförstärkning (sekundär optisk förstärkning) och förförstärkning;
- Monitorer: pumpdriftström, pumputgångseffekt, pumpomkopplare, pumptemperatur, optisk ineffekt, optisk uteffekt och modultemperatur;
- Stöder justerbar pumpomkopplare, AGC-läge och APC-läge (in- och utgångseffekten är justerbar).
- Stöder optisk övervakningsport (MON).
- LCD-skärm används för att visa data mycket intuitivt, vilket är bekvämt för användare att använda.
